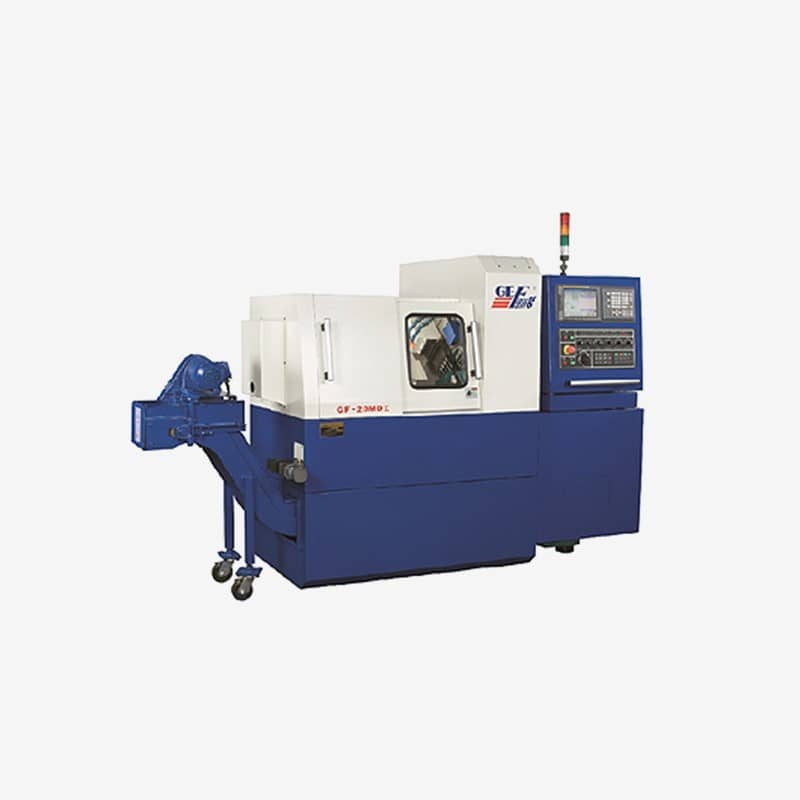

MODEL |
GF-20MD Ⅱ |
|
KONTROLER |
Fanuc 0i-TD |
|
KONTROL EDİLEN EKSEN SAYISI |
7(X1, Y1, Z1, C1,X2, Z2, C2) |
|
BAR KAPASİTESİ |
20mm |
|
MAKS. YÜZEY DELME UZUNLUĞU |
29mm |
|
MİN. ARKA DELME UZUNKUĞU |
60mm |
|
EKSEN HAREKET MESAFESİ |
|
|
Z1 |
200 mm |
|
Z2 |
205 mm |
|
X1 (Çap) |
295 mm |
|
X2 (Çap) |
471 mm |
|
Y1 |
124 mm |
|
CS EKSEN |
C1, C2 |
|
TAKIMLAR |
|
|
TAKIM DIŞ ÇAP NO. |
5 |
|
TAKIM CİVATA SAPI DIŞ ÇAPI |
12 x 12 mm |
|
ÇAPRAZ DÖNER TAKIM NO. (Pens) |
4 (ER11) |
|
ÇAPRAZ YARMA TESTERESİ MAKS. ÇAP |
standard:20mm, optional:20-40mm |
|
ÖN/ARKA DÖNER TAKIM NOÇ (pens) |
5/5 (ER11)Note |
|
KURULU SPINDLE VE 2. SPINDLE MOTOR ÖZELLİKLERİ |
|
|
ÇIKIŞ (nominal/30dk) / NOMİNAL HIZ |
SP1:2.2/3.7kw / 12500RPM, SP2:1.1/3.7kw / 8000RPM |
|
MAKS SPINDLE / 2. SPINDLE HIZ |
10,000 / 8,000 RPM |
|
ÇAPRAZ SPINDLE MOTOR |
|
|
NOMİNAL ÇIKIŞ |
0.75 KW |
|
NOMİNAL HIZ |
4,000 RPM |
|
KARŞI SPİINDLE MOTORU |
|
|
KONTROL EDİLEN EKSEN MOTOR NOMİNAL ÇIKIŞI |
0.75KW |
|
MAKS EKSEN BOŞTA HIZ |
24 M/min |
|
SPINDLE MERKEZ YÜKSEKLİK |
1,010 mm |
|
MAKİNE BOYUTU |
2,300(W) x 1,740(H) x 1,500(D) mm |
