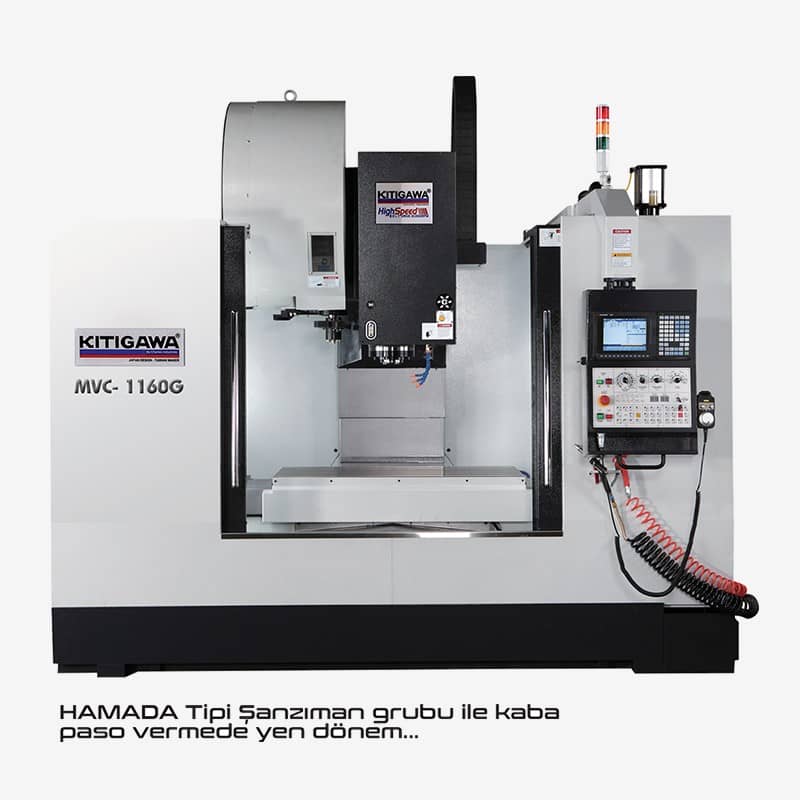

MVC G Serisi / MVC 1160 G - MVC 1370 G - MVC 1690 G

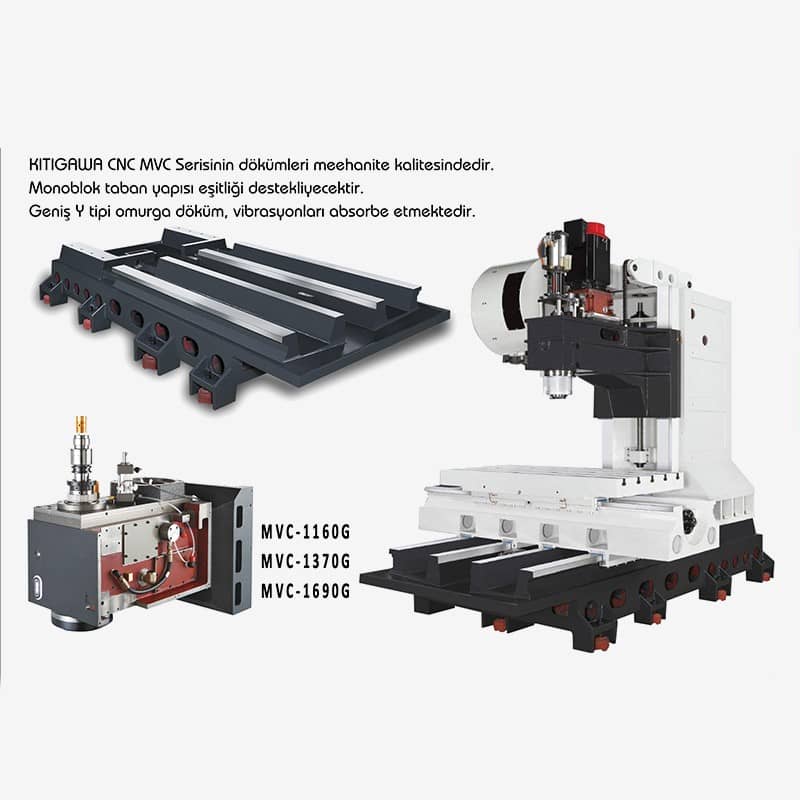

Kalıp seti ve döküm iş parçası işleyen üreticilerin yeni tercisi: MVC-1160G Kitigawa 2 kademeli şanzıman serisi…
| MODEL | MVC-1160G | MVC-1370G | MVC-1690G |
| X EKSEN HAREKETİ | 1300 mm | 1300 mm | 1600 mm |
| Y EKSEN HAREKETİ | 600 mm | 700 mm | 900 mm |
| Z EKSEN HAREKETİ | 610 mm | 700 mm | 800 mm |
| SPINDLE UCU TABLA ARASI MESAFE | 150-760 mm | 150-850 mm | 150-800 mm |
| TABLA BOYUTU | 600x1200 mm | 700x1400 mm | 810x1700 mm |
| MAKSİMUM İŞ YÜKÜ KAPASİTESİ | 1200 Kg | 1500 Kg | 2000 Kg |
| SPINDLE TÜRÜ | BT50 | BT50 | BT50 |
| SPINDLE DEVRİ | 6.000 rpm | 6.000 rpm | 6.000 rpm |
| SPINDLE MOTORU | 15 Kw | 18.5 Kw | 22 Kw |
| SPINDLE TAHRİK TÜRÜ | 2 Kad. Şanzıman Gearhead | 2 Kad. Şanzıman Gearhead | 2 kademe şanzıman Gearhead |
| X/Y/Z EKSEN MOTORU | 2.5/2.5/3.5 Kw | 3.5/3.5/3.5 Kw | 4.5/4.5/4.5 Kw |
| X/Y/Z KIZAK YAPISI | sürtünmeli kutu kızak | sürtünmeli kutu kızak | sürtünmeli kutu kızak |
| X/Y/Z BOŞTA RAPID HAREKET HIZI | 20/20/15 m/dak | 20/20/15 m/dak | 20/20/15 m/dak |
| X/Y/Z LİNEER KIZAK KALINLIĞI | - | - | - |
| X/Y/Z BİLYALI VİDA ÇAPI | P12x40 | P12x50 | P12x50 |
| ATC TİPİ | kol tipi | kol tipi | kol tipi |
| ATC KAPASİTESİ | 24 takım | 24 takım | 24 takım |
| MAKİNE BOYUTLARI | 3000*2190*2460 mm | 3400*2480*2800 mm | 4600*2700*3200 mm |
| MAKİNE AĞIRLIĞI | 9 TON | 12.5 TON | 15 TON |
- Mitsubishi M70-2A kontrol sistemi ( kalıpçı paket özelliği)
- 10.000 d/d kayış tahrikli spindle mil
- 24 takım kapasiteli Kol tipi A.T.C. magazin takım değiştirme ünitesi
- Spindle mil çevresinden su verme
- Vida tipi talaş konveyörü
- Spindle ısı eşanjörü
- Yağ ayırıcı düzenek
- Tava dibinden talaş atmak için basınçlı su verme düzeneği
- Spindle mil yanından hava verme
- Elektrik kabini soğutma düzeneği
- Full kapalı kabin
- Hava tabancası & soğutma sıvısı tabancası
- Otomatik yağlama sistemi
- Transformatör
- El çarkı
- Hızlı delik delme, kılavuz çekme fonksiyonu
- İş lambası
- 3 renk operasyon lambası
- Kullanım kılavuzu
- CE
- Takım çantası
- Fanuc 0i-MD kontrol sistemi (AICC I&II aktif,10.4’’ büyük ekran,Data server,Fanuc Alpha tipi motorlar
- Mitsubishi M700 serisi kontrol sistemleri
- 12.000 d/d veya 15.000 d/d direct drive spindle mil
- BT50 2 kademeli 6.000 d/d şanzıman
- 20 bar takım içi su verme sistemi
- Bant-zincir tipi talaş konveyörü
- 4. Eksen hidrolik veya pnömatik divizör (Tüm yan ekipmanları ile birlikte)
- 5. Eksen hidrolik divizör-beşik tipi-(Tüm yan ekipmanları ile birlikte)
