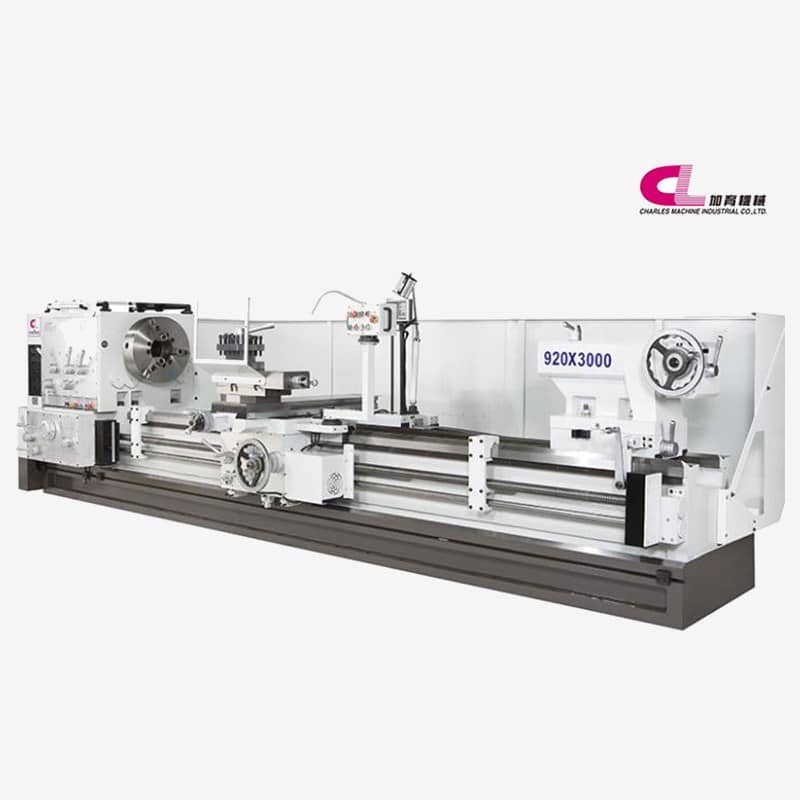

Charles CH-920/1170

Charles CH-920/1170


ÖZELLİKLER Birim 920 1170
Torna Merkez yüksekliği mm 460 585
Yatak üstü çevirme mm 920 1,17
Araba üstü çevirme mm 580 830
Merkezler arası çevirme mm 2,500 / 3,000 / 4,000 / 6,000 Or customized longer
Yatak genişliği mm 560
Fener Mili Fener mili delik çapı mm 156 230
Fener mili ucu   A2-11 A2-15
Fener mili kronikliği   161 x 1:20 240 x 1:20
Fener mili devri RPM 5~420
Araba Support hareketi mm 460 585
Takım tutucu hareketi mm 280
Kater boyutu mm 32 x 32
Kuyruk Puntası Pinol çapı mm 156 230
Pinol hareketi mm 300
Merkez kronikliği   MT#6
Diş açma & ilerleme System   Metric、Inch、Mixed
Vida çapı Ø 50
Metrik diş çekme mm / pitch 12
Inch diş çekme TPI 2
Metrik hatve mm 1~30 (60kinds)
Inch hatve TPI 1~30 (60kinds)
Modül diş çekme M.P. 0.5~15 (30kinds)
Hatve değeri D.P. 2~60 (44kinds)
Enine kesme ilerlemeleri mm / rev. 0.04~0.60
Boyuna kesme ilerlemeleri mm / rev. 0.02~0.30
Motor Main motor HP 25
Main motor* OP HP 30
Rapid traverse motor HP 1
Soğutma pompası HP 1/4
